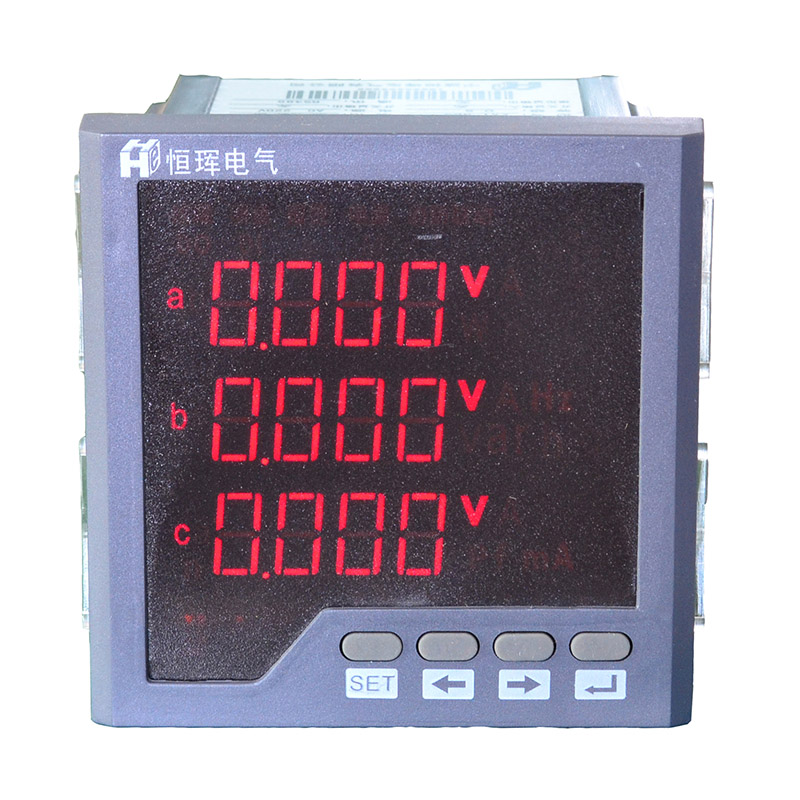

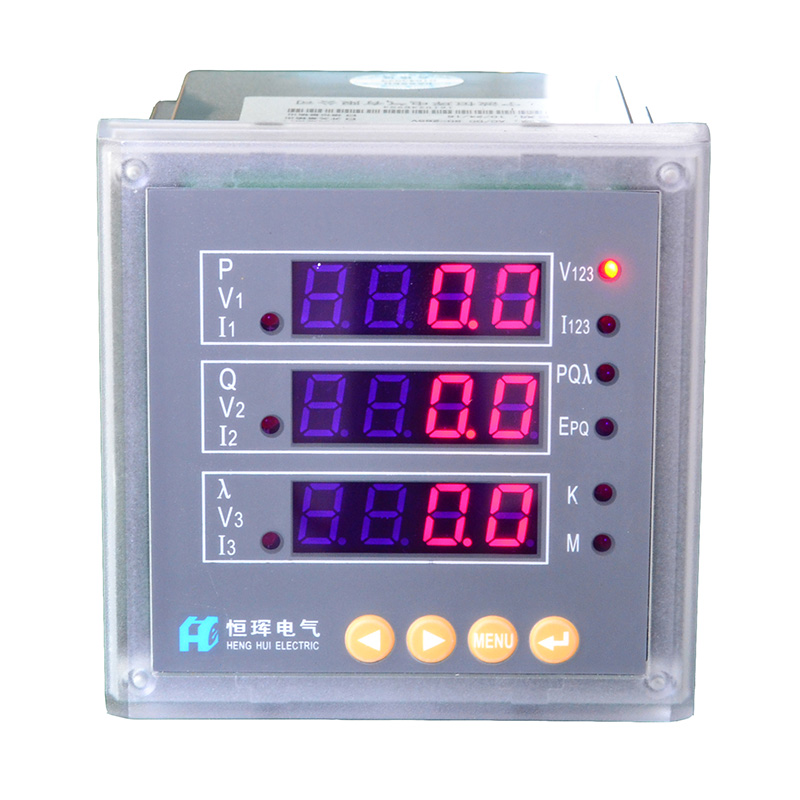

ZX2系列多功能表
1、介绍
ZX2系列多功能仪表是高性能的监测仪表，具有高精度电力参数实时测量、谐波测量、正反向有功/无功电能计量、分时电能计量、分时电能定时抄表、电力品质分析、实时波形显示、事件记录、需量等功能，并配置有丰富的输入输出接口，可用于现场设备状态的监测与控制，还集成了RS-485通讯接口，可与各种智能配电系统和量能管理系统集成，共享丰富的监测数据和电能质量数据。
ZX2系列多功能仪表有着极高的性价比，可以直接取代常规电力变送器、测量仪表、电能计量表以及相关的辅助单元，应用领域非常广泛，如：能源管理系统、电力监控系统、矿工企业、公共设施、智能建筑和开关柜等配电网络系统。

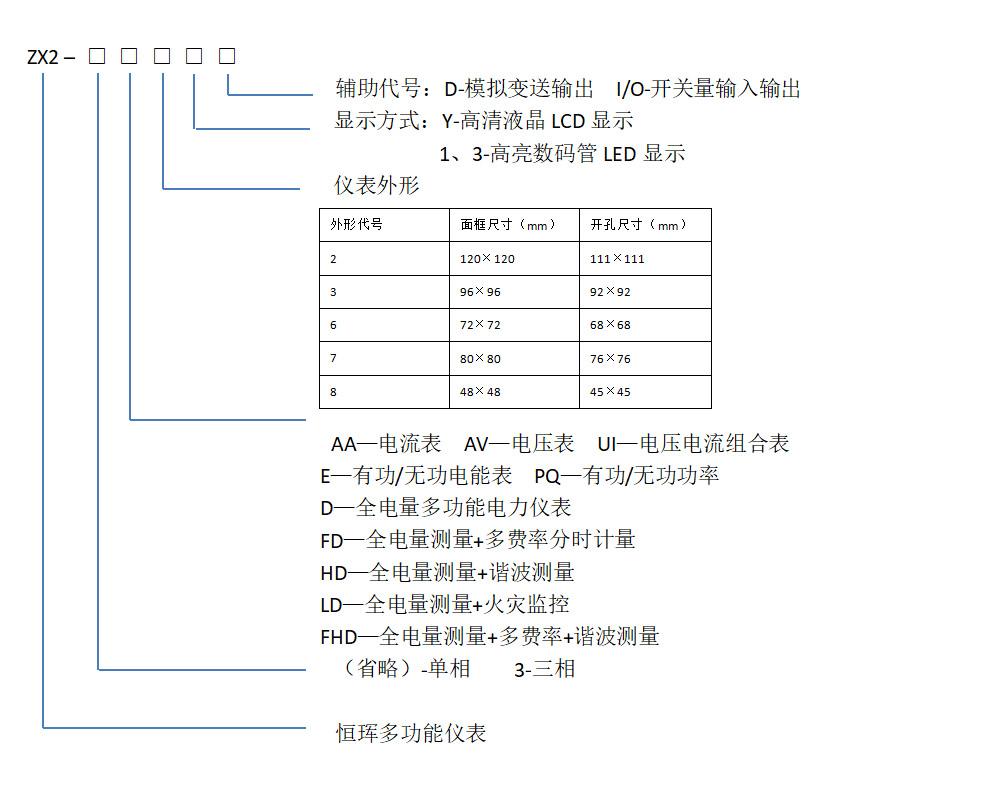

2、型号命名
3、性能特点
高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因素、频率等电量参数
正反向有功/无功电能计量
分时电能计量、分时电能抄表
测量三相电压、三相电流的总谐波畸变率（THD）2～31次奇次谐波分量
提供数码管或液晶显示，本地数据查询
菜单直观、案件操作简单
电流、电压变比可编程
提供多回路的漏电流监控
提供多回路控制节点，可用于报警、跳闸等控制
支持消防联动，远程切断故障回路
支持RS-485通讯，Modbus-RTU协议
支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出
安装方便，接线简单，工程量小
宽范围交直流通用电源：AC/DC80V～270V、AC220V、AC380V、AC100V、DC48V、DC24V
可完成SCADA/PLC中多种通讯软件的组网
4、技术指标
测量精度
|
电压 |
0.5级 |
功率因素 |
0.5级 |
|
电流 |
0.5级 |
频率 |
±0.02Hz |
|
有功功率 |
0.5级 |
有功电能 |
0.5S级或0.2S级 |
|
无功功率 |
0.5级 |
无功电能 |
1级或2级 |
信号输入
|
接线方式 |
三相三线、三相四线 |
功耗 |
电压：＜1VA/相，电流：＜0.4VA/相 |
|
额定电压 |
AC57.7V、AC100V、AC220V、AC380V |
阻抗 |
电压：＞300kΩ，电流：＜20mΩ |
|
额定电流 |
AC 1A、AC 5A |
频率 |
45～65Hz |
|
过负载 |
电压：1.2倍（持续），2倍/1秒（瞬时）电压：1.2倍（持续），10倍/5秒（瞬时） |
||
辅助电源
工作范围 AC/DC：80V～270V 功耗 ＜4VA
功能模块
|
通讯接口 |
支持1路RS-485通讯，Modbus-RTU协议，波特率：1200～9600bps |
|
开关量输入 |
支持4路干接点输入 |
|
开关量输出 |
支持3路继电器输出，容量：AC250V/5A，DC30V/5A |
|
变送输出 |
支持1路模拟量输出：0/4～20mA或0～5/10V |
|
电能脉冲输出 |
支持2路电能脉冲输出。常数：8000imp/KWh(KvaZX) |
规格选型
|
功能 型号 |
实时测量值 |
电能 |
拓展功能（选配） |
谐 波 测 量 |
分 时计量 |
显示方式 |
RS-485 通讯接口 |
电能脉冲输出 |
||||||||||
|
单相电流I |
单相电压U |
有功功率P |
无功功率Q |
视在功率S |
功率因数PF |
频率Hz |
有功电能EP |
无功电能EQ |
开关量输出 |
开关量输入 |
模拟量输出 |
LED |
LCD |
|||||
|
ZX2-AA□1 |
● |
|
|
|
|
|
|
|
|
◎ |
◎ |
◎ |
|
|
● |
|
◎ |
|
|
ZX2-AV□1 |
|
● |
|
|
|
|
● |
|
|
◎ |
◎ |
◎ |
|
|
● |
|
◎ |
|
|
ZX2-UI□1 |
● |
● |
|
|
|
|
● |
|
|
◎ |
◎ |
◎ |
|
|
● |
|
◎ |
|
|
ZX2-PQ□1 |
|
|
● |
● |
|
● |
|
|
|
◎ |
◎ |
◎ |
|
|
● |
|
◎ |
|
|
ZX2-E□1 |
|
|
|
|
|
|
● |
● |
● |
◎ |
◎ |
◎ |
|
|
● |
|
◎ |
● |
|
ZX2-D□1 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
◎ |
◎ |
◎ |
|
|
● |
|
● |
● |
|
ZX2-AA□Y |
● |
|
|
|
|
|
|
|
|
◎ |
◎ |
◎ |
|
|
|
● |
◎ |
|
|
ZX2-AV□Y |
|
● |
|
|
|
|
|
|
|
◎ |
◎ |
◎ |
|
|
|
● |
◎ |
|
|
ZX2-UI□Y |
● |
● |
|
|
|
|
|
● |
|
◎ |
◎ |
◎ |
|
|
|
● |
◎ |
|
|
ZX2-PQ□Y |
|
|
● |
● |
|
● |
|
|
|
◎ |
◎ |
◎ |
|
|
|
● |
◎ |
|
|
ZX2-E□Y |
|
|
|
|
|
|
● |
● |
● |
◎ |
◎ |
◎ |
|
|
|
● |
◎ |
● |
|
ZX2-D□Y |
● |
● |
● |
● |
● |
● |
● |
● |
● |
◎ |
◎ |
◎ |
|
|
|
● |
● |
● |
|
功能 型号 |
实时测量值 |
电能 |
拓展功能（选配） |
谐 波 测 量 |
|
分 时计量 |
显示方式 |
RS-485 通讯接口 |
电能脉冲输出 |
||||||||||
|
三相电流I |
三相电压U |
有功功率P |
无功功率Q |
视在功率S |
功率因数PF |
频率Hz |
有功电能EP |
无功电能EQ |
开关量输出 |
开关量输入 |
模拟量输出 |
火灾报警 |
LED |
LCD |
|||||
|
ZX2-3AA□3 |
● |
|
|
|
|
|
|
|
|
◎ |
◎ |
◎ |
|
|
|
● |
|
◎ |
|
|
ZX2-3AV□3 |
|
● |
|
|
|
|
● |
|
|
◎ |
◎ |
◎ |
|
|
|
● |
|
◎ |
|
|
ZX2-3UI□3 |
● |
● |
|
|
|
|
● |
|
|
◎ |
◎ |
◎ |
|
|
|
● |
|
◎ |
|
|
ZX2-3PQ□3 |
|
|
● |
● |
|
● |
|
|
|
◎ |
◎ |
◎ |
|
|
|
● |
|
◎ |
|
|
ZX2-3E□3 |
|
|
|
|
|
|
● |
● |
● |
◎ |
◎ |
◎ |
|
|
|
● |
|
◎ |
|
|
ZX2-3D□3 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
◎ |
◎ |
◎ |
|
|
|
● |
|
● |
● |
|
ZX2-3AA□Y |
● |
|
|
|
|
|
|
|
|
◎ |
◎ |
◎ |
|
|
|
|
● |
◎ |
|
|
ZX2-3AV□Y |
|
● |
|
|
|
|
|
|
|
◎ |
◎ |
◎ |
|
|
|
|
● |
◎ |
|
|
ZX2-3UI□Y |
● |
● |
|
|
|
|
|
● |
|
◎ |
◎ |
◎ |
|
|
|
|
● |
◎ |
|
|
ZX2-3PQ□Y |
|
|
● |
● |
|
● |
|
|
|
◎ |
◎ |
◎ |
|
|
|
|
● |
◎ |
|
|
ZX2-3E□Y |
|
|
|
|
|
|
● |
● |
● |
◎ |
◎ |
◎ |
|
|
|
|
● |
◎ |
● |
|
ZX2-3D□Y |
● |
● |
● |
● |
● |
● |
● |
● |
● |
◎ |
◎ |
◎ |
|
|
|
|
● |
● |
● |
|
ZX2-3HD□Y |
● |
● |
● |
● |
● |
● |
● |
● |
● |
◎ |
◎ |
◎ |
● |
|
|
|
● |
● |
● |
|
ZX2-3LD□Y |
● |
● |
● |
● |
● |
● |
● |
● |
● |
◎ |
◎ |
◎ |
|
● |
|
|
● |
● |
● |
|
ZX2-3FD□Y |
● |
● |
● |
● |
● |
● |
● |
● |
● |
◎ |
◎ |
◎ |
|
|
● |
|
● |
● |
● |
|
ZX2-3FHD□Y |
● |
● |
● |
● |
● |
● |
● |
● |
● |
◎ |
◎ |
◎ |
● |
|
● |
|
● |
● |
● |
注：●为标准配置 ◎为可选配置
有特殊需求请与我公司技术部门协商
