ZXR系列智能电容器

概述

ZXR系列智能集成电力电容器是0.4kV低压配电网高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。它由智能测控单元、过零投切开关电路、保护单元、两台(△型)或一台(Y型)低压电力电容器构成。替代常规由智能控制器、熔丝、复合开关或机械式接触器、热继电器、低压电力电容器、指示等散件在柜内和柜面由导线连接而组成的自动无功补偿装置。改变了传统无功补偿装置体积大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好，体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更加方便，使用寿命更长，可靠性更高的特点，适应了现代智能电网对无功补偿的更高要求。

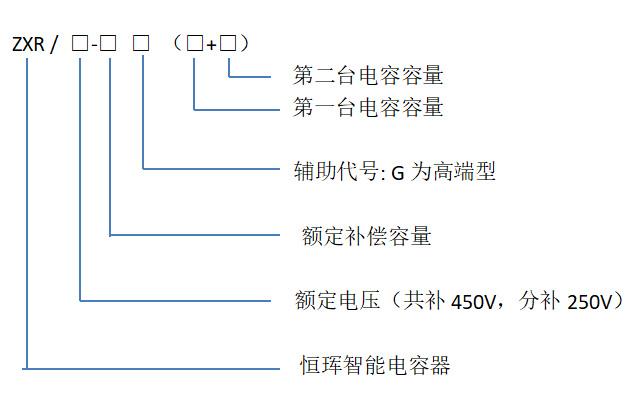

型号命名

产品特点

Ø 体积小、安装简便，可随机就地智能补偿，只需补接信号输入即可进行自动切。

Ø 可一机自动智能，亦可多机联网智能，实现多机自动联网投运，无需再增控制器控制。

Ø 集成电容可自动显示功率因数、电网电压、电网二次电流、产品温度及产品故障显示。

Ø 可根据实际情况设定投入功率因数，切除电压设定等。

高端型产品特点

Ø 一体化：有高分段能力的熔断器式隔离开关（分段能力为120kA ,并具有明显断开点）、智能测控单元（大屏幕液晶显示）、过零投切系统、高性能干式圆柱形铝壳自愈式电力电容完美结合而成。

Ø 智能化：功率因数测量精度高、显示范围宽、大尺寸LCD显示、界面大方美观、具有自动运行和手动运行两种工作方式、实时显示电网的各个参数、实时温度显示、保护设备的正常运行；具有过电压、欠电压、欠电流、过温度、过/欠补偿保护功能；具有掉电保护功能，掉电数据不丢失。具有时钟功能，能够实时显示当前时间；电流信号输入阻抗＜0.01Ω，精度高；提供RS-485通讯接口，内置Modbus-RTU协议，兼容DL645-2007通讯协议；具有抗干扰能力强；可实现共补、分补、混合补偿控制方式；

Ø 智能组网功能：具有智能组网、自诊断故障及保护功能，可实现多台联机使用，自动产生主机，其余为从机构成无功自动补偿系统；个别故障机自动退出，不影响其他机器正常工作。主机故障自动退出时，自动产生新的主机组成新的系统工作，智能化程度高。

Ø 过零投切：内置微处理器和智能软件，智能控制电容器投切。实现过零投切、无涌流、无电弧、响应快。

Ø 选用高性能干式圆柱形铝壳自愈式电力电容，散热好、体积小、寿命长，从而保证了整机的安全性和可靠性。

Ø 高分断能力：总开关匹配高分断能力的熔断器式隔离开关，其分断能力为120kA，并具有明显断开点，保证了产品在极端情况下能安全的与系统电源高速分断。

规格选型
