ZXR-L系列智能谐波电容器
概述
ZXR-L型智能集成低压滤波电容器(下称产品)是针对电网络谐波含量一定,普通电力电容器不能正常运行的情况下而设计。主要应用在谐波电流为40%以下的场所(如变频器等设备),既能满足无功补偿,改善功率因数,又能消除高次谐波对系统的影响,提高用电质量。
主要特点如下:
Ø 主要高品质型低压电容器,无油化设计,安全性高;
Ø 采用无涌流投切开关,技术先进,性能稳定可靠;
Ø 采用特殊的技术与工艺,能有效的抑制高次谐波和涌流,抑制3、5、7、9次以上谐波效果明显;
Ø 模块化结构,组合灵活,扩容方便,安装简单,便于维护;
Ø 智能网络,485通讯接口,可以接入后计算机,进行配电综合管理;
Ø 采用分散控制模式,20万次无故障投切,高可靠性;
Ø 人性化的人机界面,操作简单,维护方便,利于现场故障查找;
Ø 内加SH防爆器及温控装置,提高严重谐波场所下运行可靠性;
Ø 节能效果显著,有效提高功率因数,降低电能功耗,改善电能质量。

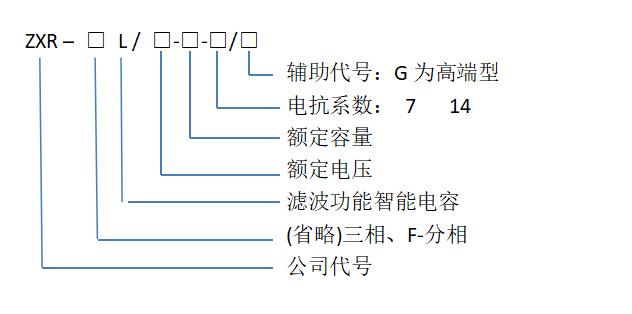

型号命名
功能特性
保护功能
回路电流速切、过流保护;电容器过压、欠压保护;电容器过温、断相、三相不平衡保护,当电容器温度超过65℃,电容器整机退运保护,提高使用寿命,确保系统安全运行。
滤波功能
有效的抑制高次谐波和涌流,对高次谐波形成低阻通路。对谐波具有吸收泄放作用,能消除高次谐波对电容器的影响,保护电路及电容器过载,防止电容器过热、绝缘介质的老化。自愈性能下降,使用寿命降低。
无涌流投切功能
与专用电容投切开关配合,无投切涌流。
分相补偿功能
分相补偿型产品,各相电容可以分别投切,提高无功补偿精度,使三相无功不平衡得到良好补偿。
测量功能
配电电压、电流、无功功率、功率因数测量;CT相位与变化自动测量、校正各台电容器三相电流、体内温度测量。
信号功能
电容器投切状态、过欠补状态、过欠压状态信号;保护动作类型、自诊断故障类型信号。
通信功能
电容器和控制器之间采用RS-485通信联结,便于大量采样数据上传及与外设监控终端进行信息交换,构成系统工作。
联机功能
具有有线网络通信和无线网络通信功能。
智能网络控制
可自动检测及跟踪系统无功的变化,自动投发电容器组。容量相同的电容器按循环投切原则,容量不同的电容器按适补原则投切。电容器先投先退、先退先投;电容器运行温度低的先投,运行温度高的先退;补偿情况恒定时,电容器每十五分钟循环投切,避免单只电容器长时间投运。
故障自诊断功能
电容器智能控制元件能对本体各项运行参数进行自诊断,一旦出现自检故障,整机快速响应,退出运行。
技术参数
环境条件 |
环境温度 |
-25~55℃ |
相对温度 |
40℃,20~90% |
|
海拔高度 |
≤2000m |
|
电源条件 |
额定电压 |
-220V ~380V |
电压偏差 |
±20% |
|
电压波形 |
正弦波,总畸变率不大于7% |
|
额定频率 |
50Hz±5% |
|
功率消耗 |
<2W |
|
电气安全 |
电气间隙与爬电距离、绝缘强度、安全防护、 短路强度、采样与控制电路防护均符合中华 人民共和国电力行业DL/T842-2003《低压并 联电容器装置使用技术条件》中对应条款要求。
|
|
测量误差 |
电压 |
≤0.5%(在80~120%额定电压范围内) |
电流 |
≤1%(在5%~20%额定电流范围内) |
|
功率因数 |
±1.5% |
|
温度 |
±1℃ |
|
保护误差 |
电压 |
≤0.5% |
电流 |
≤1% |
|
温度 |
±1℃ |
|
时间 |
±0.01s |
|
无功补偿参数 |
电容器投切时隔 |
>10s(1s~10s定制) |
无功容量 |
共补≤40kvar,分补≤20kvar |
|
联机数量 |
≤32台 |
|
可靠性能数 |
控制准确率 |
100% |
投切允许次数 |
20万次 |
|
|
电容器容量运行时间衰减率 |
≤1%/年 |
电容器容量投切衰减率 |
≤0.1%/万次 |
|
年故障率 |
≤1% |
规格选型
补偿方式 |
型号规格 |
容量(kvar) |
电压(V) |
电抗率 |
三相共补 |
ZXR-L/480-40/7(G) |
60 |
480 |
7% |
ZXR-L/480-35/7(G) |
50 |
480 |
7% |
|
ZXR-L/480-30/7(G) |
40 |
480 |
7% |
|
ZXR-L/480-25/7(G) |
30 |
480 |
7% |
|
ZXR-L/480-20/7(G) |
25 |
480 |
7% |
|
ZXR-L/480-15/7(G) |
20 |
480 |
7% |
|
ZXR-L/480-10/7(G) |
10 |
480 |
7% |
|
ZXR-L/525-40/14(G) |
60 |
525 |
14% |
|
ZXR-L/525-35/14(G) |
50 |
525 |
14% |
|
ZXR-L/525-30/14(G) |
40 |
525 |
14% |
|
ZXR-L/525-25/14(G) |
30 |
525 |
14% |
|
ZXR-L/525-20/14(G) |
25 |
525 |
14% |
|
ZXR-L/525-15/14(G) |
20 |
525 |
14% |
|
ZXR-L/525-10/14(G) |
10 |
525 |
14% |
|
单相分补 |
ZXR-FL/280-30/7(G) |
30 |
280 |
7% |
ZXR-FL/280-20/7(G) |
20 |
280 |
7% |
|
ZXR-FL/280-15/7(G) |
15 |
280 |
7% |
|
ZXR-FL/280-10/7(G) |
10 |
280 |
7% |
|
ZXR-FL/280-5/7(G) |
5 |
280 |
7% |
|
ZXR-FL/300-30/14(G) |
30 |
300 |
14% |
|
ZXR-FL/300-20/14(G) |
20 |
300 |
14% |
|
ZXR-FL/300-15/14(G) |
15 |
300 |
14% |
|
ZXR-FL/300-10/14(G) |
10 |
300 |
14% |
|
ZXR-FL/300-5/14(G) |
5 |
300 |
14% |
注:如有特殊要求请与我公司技术部门协商订货。
