BSMJ系列并联电容器
BSMJ系列自愈式低电压并联电容器
一、 使用范围
BSMJ系列自愈式低电压并联电容器使用于交流50Hz(60 Hz),额定电压1000V及以下交流电力系统中,作提高功率因数、降低无功损耗、改善电压质量之用。

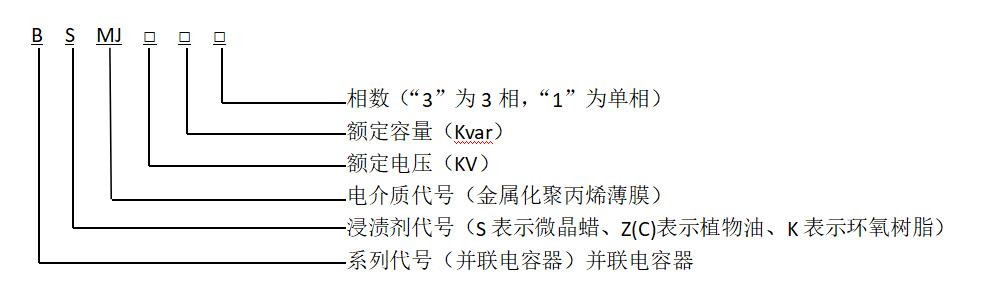

二、 型号及其含义
三、 安装场所环境条件
1. 温度范围:-25/50℃
2. 海拔高度:≤2000m
3. 湿度范围:35℃时,≤90%
4. 安装场所无有害气体和蒸气,无导电性或爆炸性尘埃,无剧烈震动
5. 设置两台以上电容器时,电容器之间间距不小于30mm,夏季温度较高时应采取有效的、散热措施。
四、 产品结构特征
1. 体积小、重量轻
仅为传统老产品重量的1/4或1/5
2. 损耗低
有功损耗小于1.2W/kvar
3. 优良的自愈性能
过电压或过电流造成的介质局部击穿可迅速自愈,恢复正常工作
4. 安全性好
内置放电电阻及过压力保护装置
5. 不渗漏
五、 主要技术指标
1. 额定电压:0.23~1.14kv
2. 额定电容:1~60kvar
3. 额定频率:50Hz或60 Hz
4. 电容偏差:-3~5%
5. 有功损耗:≤1.2W/ kvar
6. 极间电压强度:2.15Un5秒
7. 最高运行过电压:1.1 Un
8. 最高允许过电流:1.3ln
9. 自放电特性:电容器断电后3分钟内剩余电压从√2Un降至50V以下
10. 附合标准:GB/T12747,IEC 60831
六、 主要技术指标
1. 安装和维护必须由具有资格的人员进行操作;
2. 在运行前,必须切断设备的电源;
3. 断开后间隔一下次投入时间应保持至少3分钟以上,触摸电容器前应用一根绝缘导线对电容器的两极放电;
4. 电容器之间应保持至少50mm的间隙,电容器柜体内应预留足够的通风空间,并需要安装在通风良好的地方。
