ZXCKSG系列电抗器
概述
电容器在补偿性无功功率的时候,往往会受到谐波电流,合闸涌流及操作过电压的影响,造成电容器损坏和功率因数降低,为此需要在电容器前端加装串联电抗器,用以抵制和吸收谐波,保护电容器,避免谐波电压电流及冲击电压电流的影响,改善电能质量提高系统功率因数,延长电容器寿命,保证电网安全运行。
产品特点
1该产品分为三相,单相两种,为铁芯干式;
2铁芯采用优质冷轧硅钢片,经高速冲床冲剪,具有毛刺小,规则均匀,叠片整齐优美,确电抗器运行低温升低噪声的性能,
3线圈采用优质绝缘导线,经专用机器绕制,具有平整度好,外形美观的优点。
4电抗器装配过程中,所有夹件经过防腐蚀处理,关键夹件采用无磁材料,并经过预烘真空浸漆热烘固化这一流程,使电抗器线圈及铁芯牢固成为一体,大大减少了运行时温升及噪声,有效提高了电抗器品质因数及减少谐波的效果。
5电抗器外形尺寸参考标准柜体尺寸设计,体积小,接线方便,大大节约用户柜体的成本投资。

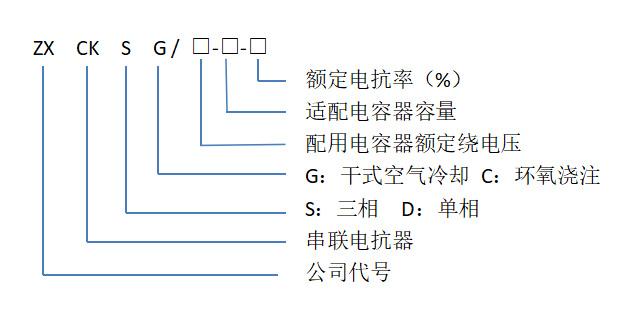

产品型号
性能指标技术参数
1、 可用于电容器电压为:0.4kV、0.45kV、0.48kV、0.525kV、0.68kV、0.69kV、6kV、10kV、10.5kV、11kV、12kV、13.8kV、35kV场合;
2、 电抗率:1%、4.5%、5%、5.67%、6%、7%、12%、13.8%、14%;
3、 绝缘等级:B级、F级、H级,噪音≤30dB,过载能力≤1.35倍以内连续工作;
4、 加装串联电抗器后引起系统升高,计算公式(电容器组工作电压:Ug,系统额定工作电压:Un,电抗器调谐次数:n)
5、 电抗器容量、电容容量、电抗率、电感量之间换算公式(电容容量:Qc电抗器容量:Qw电抗器端电压:U电抗器电流:I电容器相电压:Uc相电感感抗:XL 电容容抗:Xc)
型号规格
型号 |
适配电容容量 |
电抗器容量 |
电感量 |
额定电流 |
电抗率 |
ZXCKSG/450-10-7 |
10 |
0.6 |
4.52 |
12.83 |
7% |
ZXCKSG/450-15-7 |
15 |
0.9 |
3.0 |
19.25 |
7% |
ZXCKSG/450-20-7 |
20 |
1.2 |
2.24 |
25.66 |
7% |
ZXCKSG/450-25-7 |
25 |
1.5 |
1.8 |
32.08 |
7% |
ZXCKSG/450-30-7 |
30 |
1.8 |
1.5 |
39.49 |
7% |
ZXCKSG/450-40-7 |
40 |
2.4 |
1.12 |
51.32 |
7% |
ZXCKSG/450-50-7 |
50 |
3.0 |
0.9 |
64.15 |
7% |
ZXCKSG/450-60-7 |
60 |
3.6 |
0.75 |
76.98 |
7% |
ZXCKSG/480-10-7 |
10 |
0.7 |
5.17 |
12.03 |
7% |
ZXCKSG/480-15-7 |
15 |
1.05 |
3.43 |
18.04 |
7% |
ZXCKSG/480-20-7 |
20 |
1.4 |
2.57 |
24.06 |
7% |
ZXCKSG/480-25-7 |
25 |
1.75 |
2.05 |
30.07 |
7% |
ZXCKSG/480-30-7 |
30 |
2.1 |
1.71 |
36.09 |
7% |
ZXCKSG/480-40-7 |
40 |
2.8 |
1.28 |
48.11 |
7% |
ZXCKSG/480-50-7 |
50 |
3.5 |
1.02 |
60.14 |
7% |
ZXCKSG/480-60-7 |
60 |
4.2 |
0.86 |
72.17 |
7% |
ZXCKSG/525-10-14 |
10 |
1.4 |
12.3 |
11.0 |
14% |
ZXCKSG/525-15-14 |
15 |
2.8 |
8.2 |
16.5 |
14% |
ZXCKSG/525-20-14 |
20 |
3.5 |
6.15 |
21.99 |
14% |
ZXCKSG/525-25-14 |
25 |
4.2 |
4.92 |
27.49 |
14% |
ZXCKSG/525-30-14 |
30 |
4.9 |
4.1 |
32.99 |
14% |
ZXCKSG/525-40-14 |
40 |
5.6 |
3.07 |
43.99 |
14% |
ZXCKSG/525-50-14 |
50 |
7.0 |
2.46 |
54.99 |
14% |
ZXCKSG/525-60-14 |
60 |
8.4 |
2.05 |
65.98 |
14% |
注:可根据客户要求定做
