ZXR系列控制器

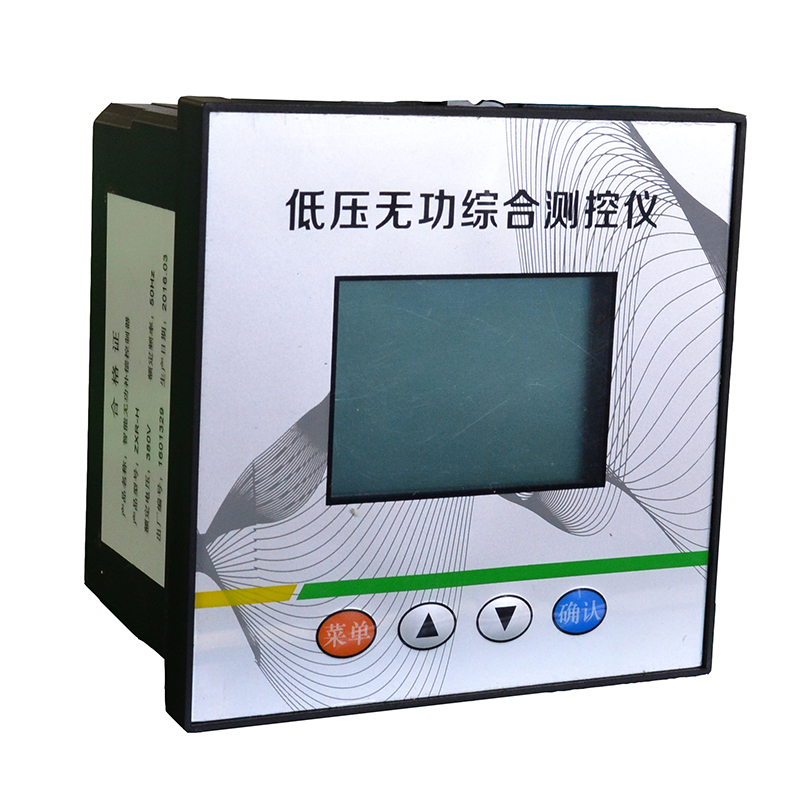

ZXR-H系列智能补偿控制器

概述

ZXR-H系列智能电容控制器是根据国家相关技术标准、规程和用户的实际要求，采用专用的电力参数采集芯片和MCU处理器设计开发的新一代低压无功补偿控制器。专门用于ZXR系列智能电容器产品配套使用的智能控制器。产品外观美观大方，安装使用方便，通过数码管显示和按键实现人机对话。通过485通迅与智能集成电力电容器连接。控制物理量包括：电压、电流、功率因数。交流采样技术，特别适用于功率因数变动大的场合。动作次数少，控制精度高。

功能特点

1通过交流采样得到电压、电流、功率、功率因数等数据。

2动态显示配电的各个参数值，参数设置简单快捷。设置的参数断电不丢失。

3自动检测智能电容器数量及容量等信息，并按电网无功参数控制智能电容器投切。

4具有过压、欠压、电压告警、欠流、过温、电压，当电网参数超过各设定限制时，控制器快速切除已投入的电容器。并闭锁输出。保护电容器安全运行，延长其使用寿命。

5采用电压、电流，功率因数，无功等综合计算，电压回差参与控制判断，使补偿更精确，防止投切振荡。

6在动作延时时间内多点采样上述判据值，根据各点的值来进行无功趋势潮流判断，避免了常规控制器的动作点单点采样所造成的判断失常，在功率因数变动大的场合，可以准确判断所需补偿的无功功率及补偿方向（投或是切）。

7具有手动/自动切换功能。置自动时，根据电压、负荷、功率因数和无功缺额综合因素控制电容器的投入或切除；置手动时，能手动操作电容器的切入或切除，便于出厂调试及快速投切电容。在手动或自动状态下均可实现模拟投切。

8投切原则：循环投切方式以延长电容使用寿命。

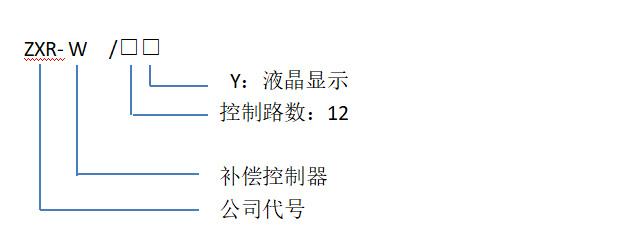

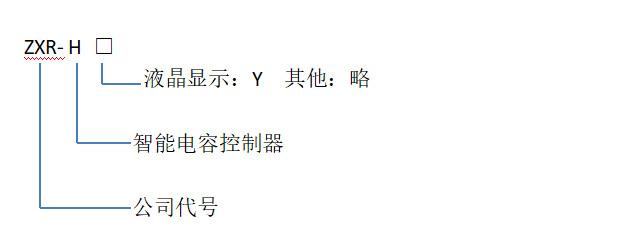

型号命名

技术参数

具体参数等其他信息以说明书为准。

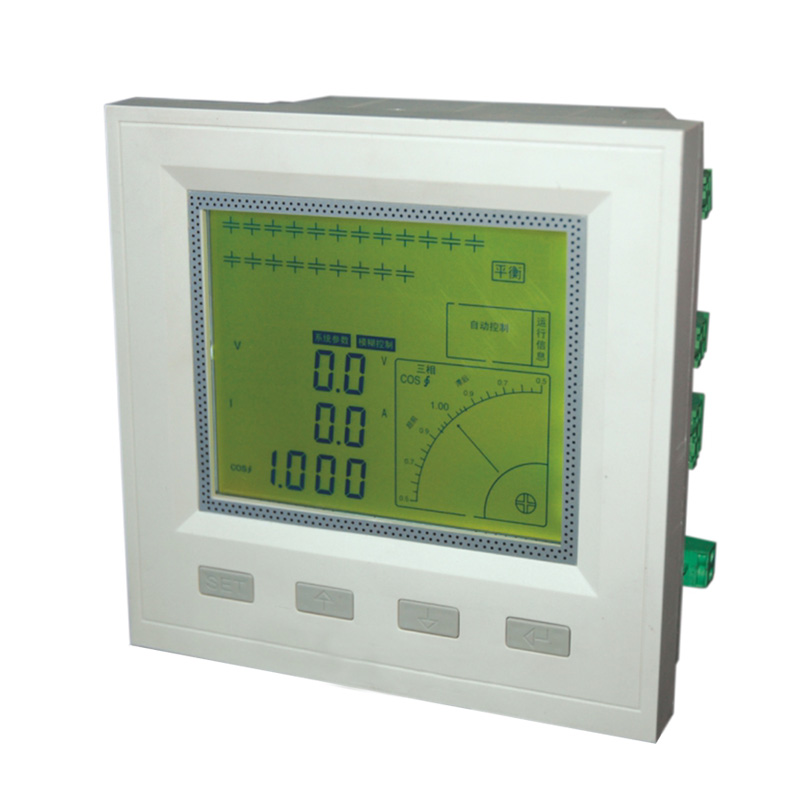

ZXR-W系列无功补偿控制器

一、 概述

ZXR-W系列无功补偿控制器是根据国家相关技术标准、规程和用户的实际要求，采用专用的电力参数采集芯片和32位ARM处理器设计开发的新一代低压无功补偿控制器。产品外形美观大方，安装使用方便。通过数码管显示和按键实现人机对话。通过485通迅与JN系列智能集成电力电容器连接。控制物理量为电压、电流、功率因数和无功功率复合型。采用新型的无功趋势潮流判断算法，特别适用于功率因数变动大的场合。动作次数少，控制精度高。

二、 功能特点

2.1通过交流采样得到电压、电流、功率、功率因素等数据，并计算出无功缺额。可采集各相电压、电流2到19次谐波含量计算出总的电压和电流的谐波畸变率。

2.2动态显示配电的各个参数值，参数设置简单快捷，设置的参数断电不丢失。

2.3自动检测智能电容器数量及容量等信息，并按电网无功参数控制智能电容器投切。

2.4具有过压、欠压、欠流、过温、电压电流谐波保护，当电网参数超过各设定限制时，控制器快速切除已投入的电容器，并闭锁输出，保护电容器安全运行，延长其使用寿命。

2.5采用电压、电流，功率因数，无功等综合计算，电压回差参与控制判断，使补偿更精确，防止投切振荡。

2.6在动作延时时间内多点采样上述判据值，根据各点的值来进行无功趋势潮流判断，避免了常规控制器的动作点单点采样所造成的判断失常，在功率因素变动大的场合，可以准确判断所需补偿的无功功率及补偿方向（投或是切）。

2.7具有手动/自动切换功能。置自动时，根据电压、负荷、功率因数和无功缺额综合因素控制电容器的投入或切除；置手动时，能手动操作电容器的切入或切除，便于出厂调试及快速投切电容。在手动或自动状态下均可实现模拟投切。

2.8投切原则：相同容量的电容器按动作次数投切，动作次数最少的先动作，不同容量的电容器按无功缺额动作。
