ZXFK系列复合开关
概述
ZXFK复合开关是最新一代低压无功补偿装置中电容器的投切开关,是一种智能化的环保节能型控制执行部件,是我公司针对可控硅和交流接触器在低压无功补偿应用方面存在的先天不足而精心研制开发的最新科技成果。
ZXFK系列复合开关有共补和分补开关两种,共补开关用于投切三相电容采用△接法;分补开关用于投切单相电容采用Y接法。复合开关选用晶闸管开关和磁保持开关联运行,其在接通和断开的瞬间具有可控硅过零投切的优点,而在正常接通期间又具有磁保持开关零功耗的优点。复合开关具有无冲击,低功耗,高寿命等显著优点,可替代接触器或晶闸开关,广泛用于低压无功补偿领域。
性能特点
1电压过零投入,电流过零切除,无涌流,不产生过电压;
2开关接通后低功耗,不用外加散热片;
3不产生谐波,无需外接串联电抗器‘
4输入信号与开关光电隔离,高EMC保护措施,抗干扰能力强;
5可直接与本公司动态补偿型控制器配合使用;
6内置控制电源,无需外配电源;
7具有开关运行状态分闸和合闸,缺相和延时指示灯;
8具有增强的综合保护功能,包括系统输入电压缺相保护,电源电压缺相保护,欠压保护,停电保护,自诊断保护等;

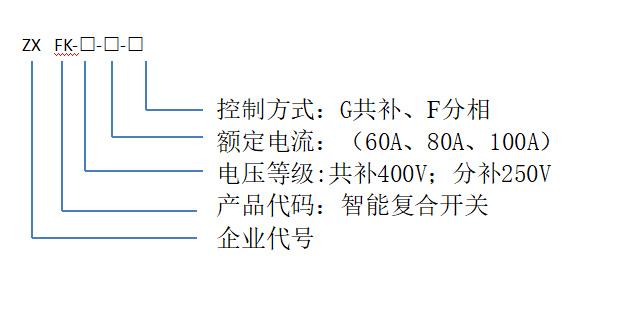

型号命名
技术参数
1、 额定电压380V±20%,使用寿命30万次;
2、 开关耐压≥380V±20%,使用寿命30万次;
3、 开关压降≤0.05V,通断间隔≥60秒;
4、 绝缘强度2.5kV/min,允许谐波≤10%;
5、 控制电路,控制电平DC 5V~24V,输入电流<10mA;
6、 电磁兼容,脉冲群IEC60255-22-1 2级、辐射电磁场IEC60255-22-3 3级、静电放电60255-22-2 3级、快变瞬变IEC61000-4-4 3级。
工作条件
1、 工作温度:-25℃~55℃,储存运输温度-40℃~85℃;
2、 相对湿度:5%~95%无凝露,大气压力80Kpa~110Kpa;
3、 海波高度:<2000m,地震强度<8级;
4、 安装场所:除火灾、爆炸、水淹、强化学腐蚀场所外的地方。
