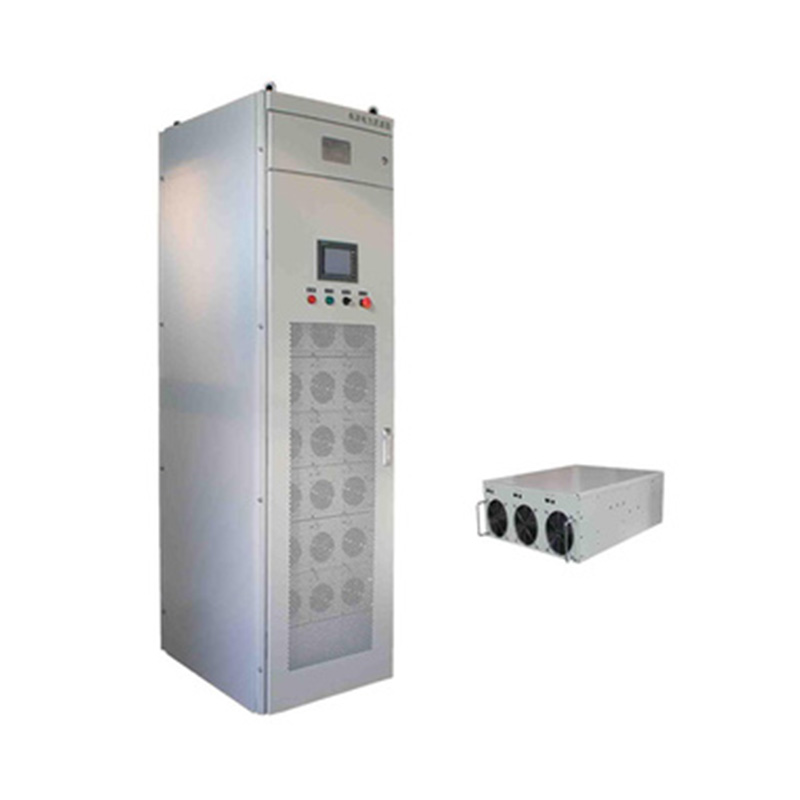

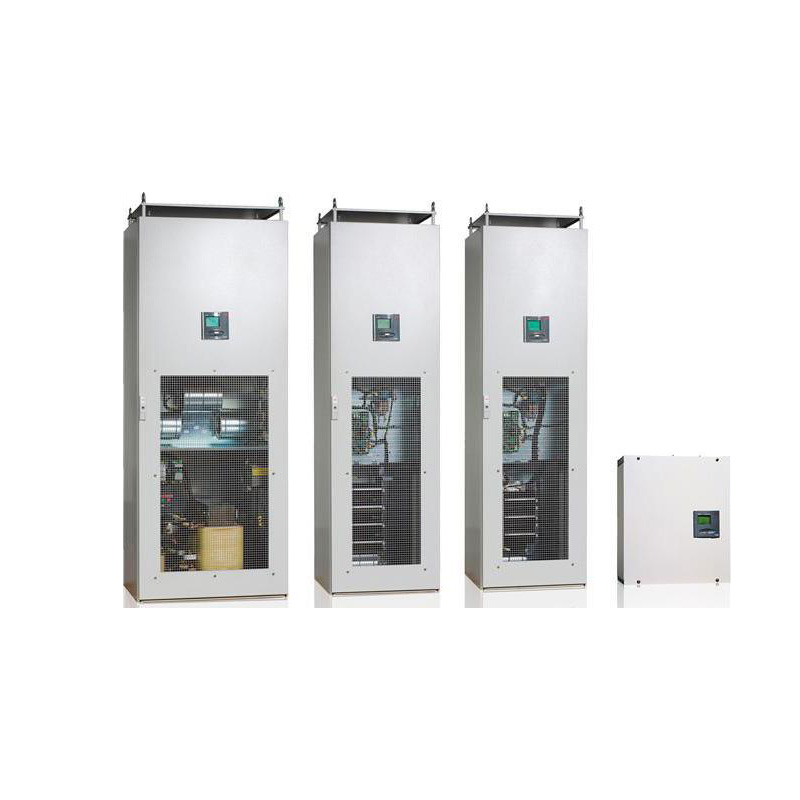

ZXAPF系列有源滤波器
概述
ZXAPF有源电力滤波器是一种用于动态抑制谐波、补偿无功的新型电力电子装置,它能够对大小和频率都变化的谐波以及变化的无功进行补偿,之所以称为有源。采用并联的方式,通过实时检测负载的谐波和无功分量,采用PWM变换技术,将与谐波和无功分量大小相等、方向相反的电流注入配电系统中,实现滤除谐波、动态补偿无功的功能。
1、APF装置内部均采用国际著名品牌、技术成熟、性能先进的元器件。
2、独立于电网系统阻抗之外,不受电网系统阻抗影响,不发生谐振与谐波电压放大,安全性好。
3、控制器采用FPGA芯片,采用先进的闭环电流平均值算法,使APF达到卓越的滤波效果
4、内置谐波补偿、无功补偿、不平衡补偿等多种补偿功能,用户可自行设定选择补偿功能。
5、装置永不过流,在滤波的同时,能完全避免过补偿。可根据负荷变化,自动合理限制补偿电流,既具有良好的补偿性能,又可保证装置安全可靠工作。
6、采用先进的防止与系统发生谐振的控制方法,彻底消除了装置本身与系统发生谐振的可能,提高了供电系统的可靠性。
7、具备完整的保护功能,包括过载、过电压、欠电压、过电流等,以及自诊断功能。
8、具有缓启动控制回路,避免启动瞬间过大的冲击电流,并限制在额定范围内。
9、采用通用的modbus远程通信协议,通信接口为RS485/232和CAN总线。
10、扩展性能好,可多台APF并联应用。
11、友好的操作和显示人机界面,可提供完整的现场信息。
12、独创的智能启动系统,具备一键并网和系统断电装置自动投入等功能。
13、电缆可从装置柜体顶部或底部进入,安装灵活。
14、出色的结构设计,易于安装和维护。

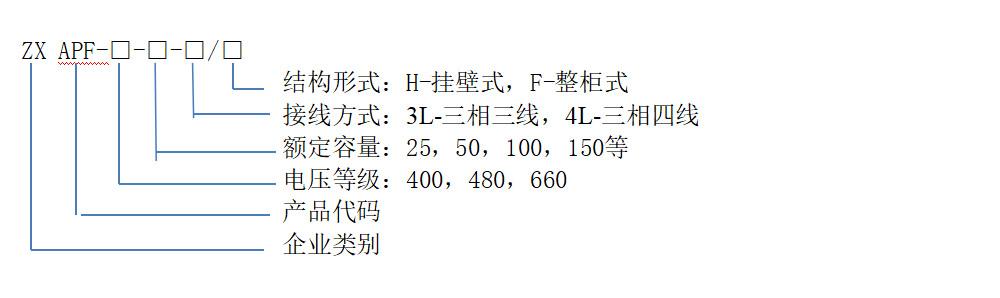

型号命名
![](/upload/image/20230103/20230103164355_63368.jpg)
ZXAPF有源电力滤波器是一种用于动态抑制谐波、补偿无功的新型电力电子装置,它能够对大小和频率都变化的谐波以及变化的无功进行补偿,之所以称为有源。采用并联的方式,通过实时检测负载的谐波和无功分量,采用PWM变换技术,将与谐波和无功分量大小相等、方向相反的电流注入配电系统中,实现滤除谐波、动态补偿无功的功能。
ZXAPF有源滤波器现已广泛应用于企业、商业和机关团体的供配电系统中。其主要应用包括:电力系统、石油、烟草、化工、冶金、制药、造船、汽车制造、电信、水泥、矿山、电气化铁路、精密机械加工、焊接、纺织、印刷、精密电子等各个行业。
1、APF装置内部均采用国际著名品牌、技术成熟、性能先进的元器件。
2、独立于电网系统阻抗之外,不受电网系统阻抗影响,不发生谐振与谐波电压放大,安全性好。
3、控制器采用FPGA芯片,采用先进的闭环电流平均值算法,使APF达到卓越的滤波效果
4、内置谐波补偿、无功补偿、不平衡补偿等多种补偿功能,用户可自行设定选择补偿功能。
5、装置永不过流,在滤波的同时,能完全避免过补偿。可根据负荷变化,自动合理限制补偿电流,既具有良好的补偿性能,又可保证装置安全可靠工作。
6、采用先进的防止与系统发生谐振的控制方法,彻底消除了装置本身与系统发生谐振的可能,提高了供电系统的可靠性。
7、具备完整的保护功能,包括过载、过电压、欠电压、过电流等,以及自诊断功能。
8、具有缓启动控制回路,避免启动瞬间过大的冲击电流,并限制在额定范围内。
9、采用通用的modbus远程通信协议,通信接口为RS485/232和CAN总线。
10、扩展性能好,可多台APF并联应用。
11、友好的操作和显示人机界面,可提供完整的现场信息。
12、独创的智能启动系统,具备一键并网和系统断电装置自动投入等功能。
13、电缆可从装置柜体顶部或底部进入,安装灵活。
14、出色的结构设计,易于安装和维护。
型号命名
