ZXSVG系列静止无功发生器
产品概述:
ZXSVG系列静止无功发生器是公司研发生产的静止型无功补偿设备,既可补偿无功,也能补偿谐波,属于目前先进的第三代无功补偿产品。
ZXSVG系列产品采用先进的具有冗余运行能力的链式拓扑结构,工作稳定可靠,控制系统采用三核(DSP+FPGA+ARM)数字处理技术,极大提高了装置的响应速度、自我保护和通讯能力。
ZXSVG系列产品采用正面维护结构设计,可靠墙安装,极大节约了占地面积,方便设备检修,减少了维护工作量。
工作原理:
ZXSVG系列静止无功发生器以IGBT组成自换相桥式电路,通过电抗器并联在电网上,适当的调节桥式电路交流输出电压的相位和幅值,或控制其交流侧电流,就可以使该电路吸收或发出无功电流,实现动态无功补偿。
产品技术优势:
●自励启动技术,确保并网电流无冲击
●链式冗余拓扑方案,极大提高系统可靠性
●采用瞬时无功理论,响应速度快可达5ms
●多电平空间矢量PWM控制技术,提高系统可靠性及抗干扰能力
●采用光通讯误码识别技术,保证数据准确及时处理
●采用三核处理系统,极大提高了系统响应速度和运行可靠性
●输出并网采用电抗器连接,极大减小了设备体积,降低用户采购成本
●正面维护结构设计,减少了占地面积,极大方便了维护和检修
●系统具备17种保护功能,确保装置安全运行
●丰富的对外接口,大屏幕人机界面,可以和用户现场灵活接口
●补偿功能多样化,具备无功补偿、谐波补偿、负序补偿、综合补偿功能
●系统设计全面采用抗电磁干扰措施,有效保证设备的可靠运
应用范围:
适用于城市变电站、企业内部变电站、风力发电场、电弧炉、轧机、提升机、电力机车等应用场合和负载,可降低线路损耗、提高系统功率因数和输电稳定性、抑制电网电压波动和三相不平衡,可有效改善用户电能质量,使用户的供电和用电质量得到保证。

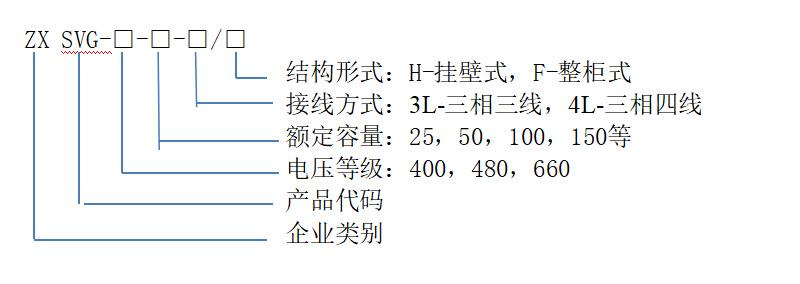

型号命名
