智能浪涌保护器
智能电涌保护器（以下简称保护器）适用于交流50/60Hz、480V及以下的TT、IT、TN-S . TN-C. TN-C-S等供电系统.对电网冲击或浪涌过电压进行保护。
1、正常工作条件
海拔高度不超过2000m；
周围空气温度:正常范闱：-5~40°C, 扩展范围:-40~85°C；
空气相对湿度：室内温度条件下30%~90%；
垂直面的倾斜度不超过50°
无显著揺动和冲击振动的地方；
无爆炸危险的环境中，且无足以腐蚀金属和破坏绝缘的气体与尘埃（包括导电尘埃）。

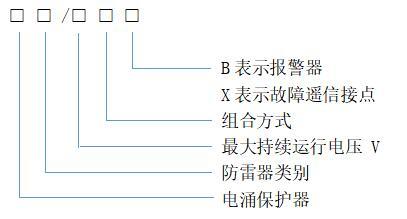

2、型号及其含义
3、技术参数
表1 T2:8/20
|
型号规格 |
额定工作电压（Un） |
最大持续工作电压Uc(V) |
保护水平Up(kV) |
最大放电电流Imax(kA) |
标准放电电流In(kA) |
响应时间ns |
工作环境°C |
|
10kA |
230/400V 380/480V |
385/480V 320/275V |
1.2 |
10 |
5 |
≤25 |
-40~85°C |
|
20kA |
1.5 |
20 |
10 |
||||
|
30kA |
1.6 |
30 |
15 |
||||
|
40kA |
1.8 |
40 |
20 |
||||
|
60kA |
2.0 |
60 |
30 |
||||
|
80kA |
2.2 |
80 |
40 |
||||
|
100kA |
2.4 |
100 |
60 |
||||
|
120kA |
3.0 |
120 |
80 |
||||
|
200kA |
4.0 |
200 |
100 |
表2 T1:10/350
|
型号 |
15kA |
25kA |
35kA |
50kA |
|
适用电源 |
220/480V ~50Hz |
|||
|
最大持续丄作电源Uc(V) |
220/480V |
|||
|
绝缘电阻Rins |
>100Mohm |
|||
|
沖击电流(10/350)Iimp |
15kA |
25kA |
35kA |
50kA |
|
标称放电电流In（8/2Ous） |
15kA |
25kA |
35kA |
50kA |
|
最大放电电流Imax(kA) |
100kA |
150kA |
160kA |
200kA |
|
电压保护水平 |
≤2KV/≤3KV |
|||
|
响应时冋 |
≤100ns |
|||
|
工作温度 |
-40°C~ + 80°C |
|||
|
外壳材料 |
阻燃尼龙 |
|||
|
防护等级 |
Ip20 |
|||
|
配前置熔断器 |
125A |
|||
|
连接导体的横截面枳 |
6-35mm2 |
|||
4、失效脱离装置
保护器的模块上设有失效脱离装置，当保护器I大I过热、击穿失效时，失 效脱离装置能自动的将其从电网上脱离.同时给出指示信号。保护器正常时标牌显示绿色、失效脱离后标牌显示红色。
5、遥信触点
保护器可以制成带有遥信触点的品种，遥信触点是一个常开触点，如果保护器的一个模块或者多个模块失效，触点将闭合，送出故障信息，遥信触点额定值AC36V、lA。
6、主要结构及工作原理

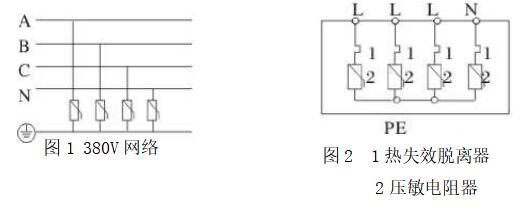

在三相四线制系统中，三条相线和一条零线对接地线之间均有保护器（见图1）在正常情况下保护器处于高电阻状态，当电网由雷击或者其它原因出现浪涌过电压时,保护器将立即在纳秒级时间内迅速导通，将过电压引入大地，从而保护了电网上的用电设备当该浪涌电压通过保护器.且消失后保护器重新变到高电阻状态，从而不影响电网的正常运行电涌保护器电气原理图见图2
|
型号规格 |
額定工作电压（Un） |
最大持续工作电压Uc（V） |
保护水平LPiKV） |
最大放电电流ImaxlkA |
标准放电电流In（KA） |
响应时间ns |
工作环境 |
|
10kA |
230/400V 380/4B0V |
385/480 320/275 |
1.2 |
10 |
5 |
W25 |
-40~ +85°C |
|
20kA |
1.5 |
20 |
10 |
||||
|
30kA |
1.6 |
30 |
15 |
||||
|
40kA |
1.8 |
40 |
20 |
||||
|
60kA |
2.0 |
60 |
30 |
||||
|
80kA |
2.2 |
80 |
40 |
||||
|
lOOkA |
2.4 |
100 |
60 |
||||
|
120kA |
3.0 |
120 |
80 |
||||
|
200kA |
4.0 |
200 |
100 |
