ZX-2000系列电力自动化监控系统

1、强大的数据采集

ZX2000内建了丰富的设备支持库，支持常见的PLC设备、智能仪表、智能模块，可采集和处理电力系统中几乎所有的遥测量 、遥信量、脉冲量等。如需使用虚拟节点进行复杂的数据运算，运算后数据也可以被显示记录；

遥测量：电压、电流、有功、无功等；

遥信量：开关状态、刀闸位置、保护动作信号、事故跳闸总信号、预告信号等；

脉冲量：电度量、周波、时间量、设备参数、保护定值等；

非电量：温度、压力、湿度、火灾报警等；

系统通过Modbus-RTU或Modbus-TCP通讯协议进行直接通讯。可扩展平台让用户在初始投资的基础上，能根据需求添加新的设备和客户端，并与其他自动化系统(如SCADA、 BAS、 DCS、 ERP) 进行数据共享。

2、技术指标

遥信传送时间:<2S

遥测传送时间:<2S

变位响应时间:<2S

遥控、遥调传送时间:<2S

事故推画面时间:<1S

调用画面响应时间:<2S

操作员从上位机接口发出命令到就地控制单元时间:<1S

单元控制装置接受命令到开始执行时间:<1S

网络速率:100Mbps或 1000Mbps

事件记录正确率:≧999999%

遥控正确率:100%

遥信正确率:100%

遥调正确率:100%

遥测正确率：≥ 999999%

系统时钟误差：<10Ms/年

海拔高度：≤4000m

工作环境温度：-20°C~+ 65°C

存储环境温度：-40°C~+85°C

相对湿度：<95%ZX

系统使用寿命：>10年

系统平均无故障运行时间(MTBF)：>50000小时

CPU负载率：正常<10%，事故<30%

3、系统结构

◆ZX2000电力综合监控系统主要采用分层分布式结，分为系统管理层、网络通讯层和现场监控层。

◆系统管理层包括：监控计算机、打印机、UPS电源等设备。

◆网络通讯层包括：网络交换机、网络通讯控制器以及相关网络线缆等设备.

◆现场监控层包括：低压系统的智能数显仪表、多功能监控仪表、电气火灾监控探测器、无功功率自动补偿控制器及电动机保护控制器等设备，高压系统的微机综合保护装置及测控仪表。其中网络通讯层可以根据现场的具体情况，采用通讯电缆、无线传输、以太网或光纤进行网络配置。

◆ZX2000电力综合监控系统支持多种通讯协议:CDT、IEC-60870-101/102/103/104、 DNP3 0、 1801、MODBUS等,可与SEL、ABB、西门子、施耐德、GE、南瑞、南自、四方、许继等微机保护装置通过以上协议联网 ,同时支持多种通信协议转发、模拟盘通讯控屏及规约扩展；支持各种现场总线包括：工业以太网、PROFIBUS、DEVICE NET、LONWORKS、CANBUS等。

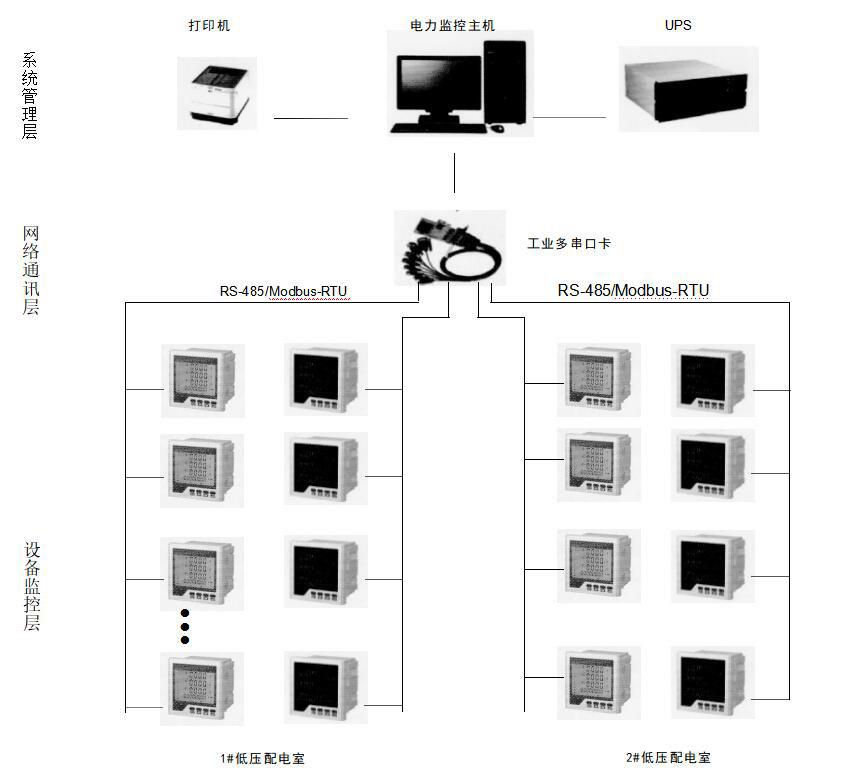

系统典型方案

说明：

〇 现场监控设备接口：单RS-485接口；标准Modbus通讯规约

〇 网络结构：总线单/双网、光纤、无线传输等可供选择

〇 设各数据传输介质：屏蔽双绞线

〇 网络传输介质：可屏蔽双绞线、单模/多模光纤

〇 带载能力：建议每条总线带在载8-32台智能设备，可根据现场情况制定实施方案

〇 适用场所：中小型企业、学校、机场、智能楼宇等
