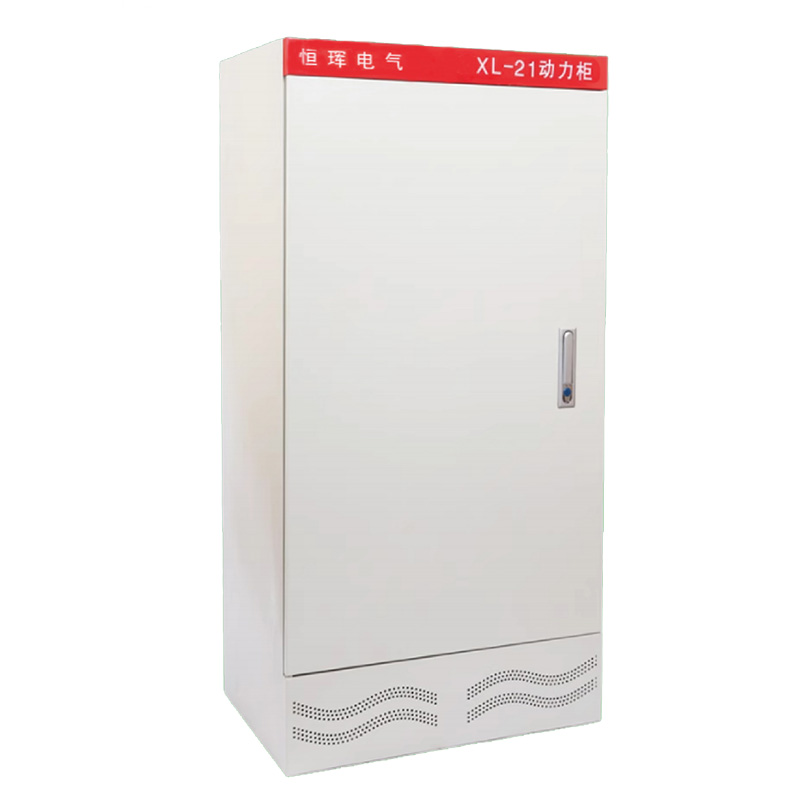

动力箱
动力柜用于工矿企业,交流频率50Hz、电压AC400V 及以下作动力、照明及配电之用。
环境条件
2.1户内使用,海拔高度不超过1000米;
2.2周围空气温度为-5℃~+40℃,24小时内平均温度不得高于+35℃,超过时,需要根据实际情况降容运行;
2.3相对湿度在最高温度+40℃时不超过50%,在较低温度时允许有较大的相对湿度,如+20℃为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响,日平均值不大于95%,月平均值不大于90%;
2.4水蒸汽日平均值不大于2.2*10-3Mpa,月平均值不大于1.8*10-3Mpa;
2.5设备安装时与垂直面的倾斜度不超过5度;
2.6地震烈度不超过8度;
2.7无经常性的剧烈振动;
2.8周围空气应不受腐蚀性或可燃气体、水蒸气等的污染;
2.9当使用环境特殊或有其它要求时需与制造厂协商。
型号含义
技术参数
序号 |
项目 |
单位 |
技术参数 |
|
1 |
额定工作电压 |
主电路 |
V |
380、400 |
辅助电路 |
交流:220、380;直流:110、220 |
|||
2 |
主电路额定绝缘电压 |
V |
690 |
|
3 |
主电路额定电流 |
A |
100~630 |
|
4 |
外壳防护等级 |
- |
IP3X,IP4X |
|
a上述电流等级是指电器设备的额定电流,由于本配电箱是封闭型结构,在选用上述设备时,应根据所使用回路的容量、数量及工作制等具体情况作适当的考虑。 |
结构功能

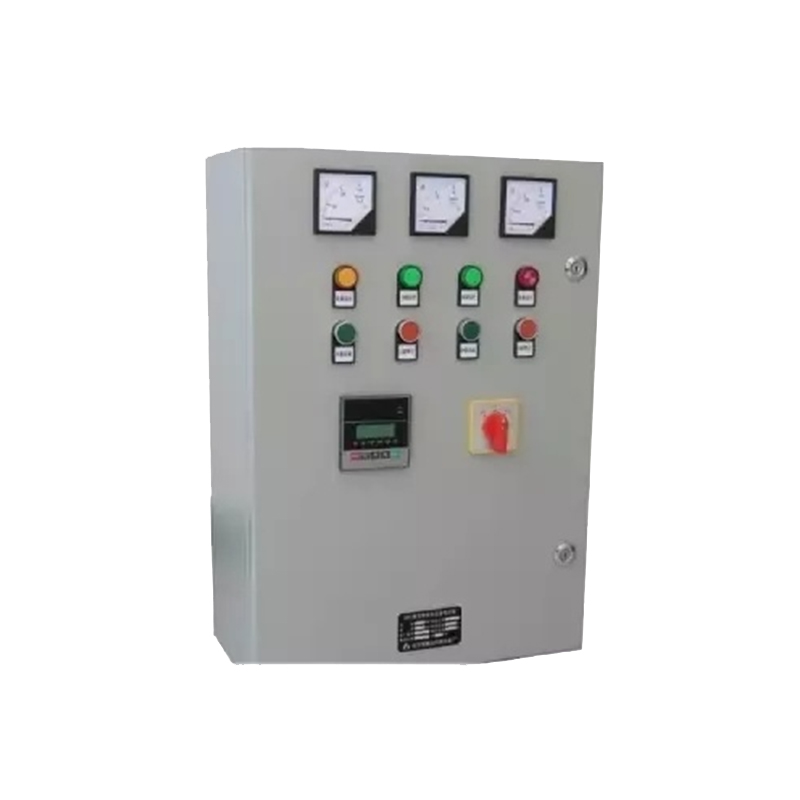

本配电柜柜体结构用钢板弯制焊接而成,其正面为单扇左开门,门上可装有电压表、电流表等测量仪表和操作元件、信号元件。
5.1主要功能分类:进线、馈电、电动机控制。
5.2操作方式:正面操作。
5.3安装方式:户内式、固定垂直安装。
5.4进出线方式:电缆上、下进出线。
