ZXBGMJ系列低压电容器
概述
ZXBGMJ系列自愈式低压并联电容器适用于标称电压1000V及以下工频交流电力系统中，用于提高功率因素，减少无功损耗，改善电源质量。
主要特点
1优质氧化处理的铝材外壳，圆形设计，安装方便，占空小。
2独特的设计，保障了产品能够适应较高的环境温度和系统电压破洞较大的场所。
3内装放电电阻和保险装置。当电容内部压力增大或发生故障时，保险装置能使其脱离电源，避免事故扩大。

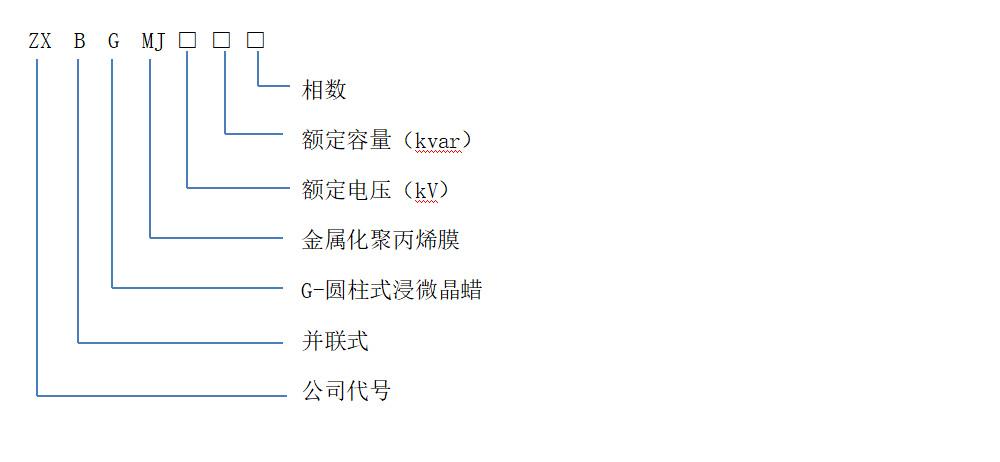

产品型号
主要技术参数
1损耗角正切值:工频额定电压下低于0.0012；
2电容偏差：电容器实测值与额定值之差不超过0~+10%，三相电容器中的任何两线路端子间测得的电容最大值与最小值之比不大于1.08；
3耐受电压：极间：工频2.15Un、5s；
额定电压600v及以上产品施加电压3.6Kv、5s
额定电压600v及以上产品施加电压7.2Kv、5s；
4最高允许过电压:1.1Un，每24中不超过8h；
5最高允许过电流：1.3ln；
6自放电特性：电容器带有放电器件，能使电容器断开电源3min内，剩余电压从2Un降至75v以下；
7执行标准：IEC60831-1996,GB/T12747-2004
主要规格型号
|
型号 |
额定电压（kV） |
额定容量(kvar) |
额定电容值(μF) |
额定电流(A) |
频率(Hz) |
底部螺栓(mm) |
|
ZXBGMJ0.45-5-3 |
0.45 |
5 |
78.5 |
6.4 |
50 |
M12×16 |
|
ZXBGMJ0.45-10-3 |
0.45 |
10 |
157.3 |
12.8 |
50 |
M12×16 |
|
ZXBGMJ0.45-15-3 |
0.45 |
15 |
235.9 |
19.3 |
50 |
M16×25 |
|
ZXBGMJ0.45-20-3 |
0.45 |
20 |
314.5 |
25.7 |
50 |
M16×25 |
|
ZXBGMJ0.45-25-3 |
0.45 |
25 |
393.2 |
32.1 |
50 |
M16×25 |
|
ZXBGMJ0.45-30-3 |
0.45 |
30 |
471.8 |
38.5 |
50 |
M16×25 |
|
ZXBGMJ0.48-5-3 |
0.48 |
5 |
69.0 |
6.1 |
50 |
M12×16 |
|
ZXBGMJ0.48-10-3 |
0.48 |
10 |
138.2 |
12.0 |
50 |
M16×25 |
|
ZXBGMJ0.48-15-3 |
0.48 |
15 |
207.3 |
18.0 |
50 |
M16×25 |
|
ZXBGMJ0.48-20-3 |
0.48 |
20 |
276.5 |
24.1 |
50 |
M16×25 |
|
ZXBGMJ0.48-25-3 |
0.48 |
25 |
345.6 |
30.1 |
50 |
M16×25 |
|
ZXBGMJ0.48-30-3 |
0.48 |
30 |
414.7 |
36.1 |
50 |
M16×25 |
|
ZXBGMJ0.525-5-3 |
0.525 |
5 |
57.8 |
5.5 |
50 |
M12×16 |
|
ZXBGMJ0.525-10-3 |
0.525 |
10 |
115.5 |
11.0 |
50 |
M16×25 |
|
ZXBGMJ0.525-15-3 |
0.525 |
15 |
173.3 |
16.5 |
50 |
M16×25 |
|
ZXBGMJ0.525-20-3 |
0.525 |
20 |
231.1 |
22.0 |
50 |
M16×25 |
|
ZXBGMJ0.525-25-3 |
0.525 |
25 |
288.9 |
27.5 |
50 |
M16×25 |
|
ZXBGMJ0.525-30-3 |
0.525 |
30 |
346.6 |
33.0 |
50 |
M16×25 |
|
ZXBGMJ0.25-5-3YN |
0.25 |
5 |
254.8 |
6.7 |
50 |
M12×16 |
|
ZXBGMJ0.25-10-3YN |
0.25 |
10 |
509.5 |
13.3 |
50 |
M16×25 |
|
ZXBGMJ0.25-15-3YN |
0.25 |
15 |
764.3 |
20.0 |
50 |
M16×25 |
|
ZXBGMJ0.25-20-3YN |
0.25 |
20 |
1019.0 |
26.7 |
50 |
M16×25 |
|
ZXBGMJ0.25-25-3YN |
0.25 |
25 |
1273.8 |
33.3 |
50 |
M16×25 |
|
ZXBGMJ0.25-30-3YN |
0.25 |
30 |
1528.5 |
40.0 |
50 |
M16×25 |
|
ZXBGMJ0.28-5-3YN |
0.28 |
5 |
203.1 |
6.0 |
50 |
M12×16 |
|
ZXBGMJ0.28-10-3YN |
0.28 |
10 |
406.2 |
11.9 |
50 |
M16×25 |
|
ZXBGMJ0.28-15-3YN |
0.28 |
15 |
609.3 |
17.9 |
50 |
M16×25 |
|
ZXBGMJ0.28-20-3YN |
0.28 |
20 |
812.4 |
23.8 |
50 |
M16×25 |
|
ZXBGMJ0.28-25-3YN |
0.28 |
25 |
1015.5 |
29.8 |
50 |
M16×25 |
|
ZXBGMJ0.28-30-3YN |
0.28 |
30 |
1218.6 |
35.7 |
50 |
M16×25 |
注：
1、单相产品外形安装尺寸与同规格三相产品相同。
2、需要其他规格产品请与技术部协商订货。
