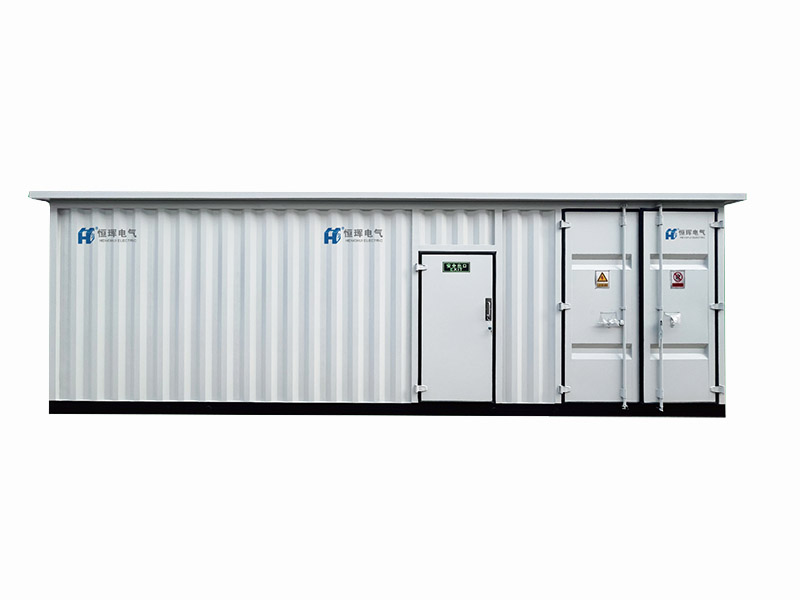

预制舱式变电站
产品特点
● 高可靠
安全可靠的运行环境，完全免维护预制舱结构，内装空调，恒温恒湿。
● 标准化
其舱体的规格安装标准集装箱的尺寸进行改良后，使其成为有利于变电站使用的箱体。
● 模块化
舱体内按照所在电气设备功能的不同，分为若干个模块化的隔室，通过每个模块的协同工作，让预制舱变电 站成为一种新型的输配电设施。
|
●工厂化 所有设备安装调试实现工厂化。
●低噪音 采用声屏障技术、降低变压器噪音。
●外观美 舱柜一体化设计理念，积木模块化结构，与城市风格和谐统一。 |
●建站快 3~6个月周期建站即可投运。
●寿命高 主要元器件完全免维护，舱体30年防锈蚀，使用寿命60年。 |
1、舱体结构
|
序号 |
名称 |
描述 |
||
|
标准配置 |
可选配置 |
|||
|
1.1 |
主设备布置方式 |
主设备单排布置或双排面对面布置 |
项目设计/定制化产品 |
|
|
1.2 |
骨架 |
框架式钢结构焊接 |
钣金扣合箱式结构 |
|
|
1.3 |
钢材表面处理 |
喷漆 |
镀锌 |
|
|
1.4 |
门 |
钢制保温门/逃生门 |
乙级防火门 |
|
|
1.5 |
墙体 |
外墙板 |
金邦板(FC板) |
压型钢板，金属雕花板，不锈钢板等 |
|
保温层 |
岩棉 |
聚氨脂、玻璃丝棉 |
||
|
内墙板/吊顶板 |
手工夹芯板 |
铝塑板、压型钢板、金属雕花板等 |
||
|
其它 |
防火板 |
欧松板、聚乙烯吸湿膜 |
||
|
1.6 |
顶盖 (双层) |
外层屋面 |
压型钢板 |
树脂瓦、不锈钢板、镀锌钢板 |
|
内层屋面 |
岩棉夹芯板 |
镀锌钢板、不锈钢板 |
||
|
1.7 |
底板 |
下层板 |
钢板 |
NAFC板 |
|
上层板 |
绝缘胶垫 |
PVC防静电卷板、花纹钢板 |
||
2、 辅助电气
|
序号 |
名 称 |
描述 |
|
2.1 |
舱体配电 |
配电箱、户内照明、应急灯、安全出口指示、电源插座、面板开关等 |
|
2.2 |
消防报警系统(选配) |
感烟/感温探测器、手动报警按钮、声光警报器、消防报警控制箱 |
|
2.3 |
视频监控系统(选配) |
室内摄像机(中速球)、辅助灯光、门禁开关等 |
3、接地保护
|
序号 |
名称 |
描述 |
|
3.1 |
舱体 |
底座预留接地块与现场主接地网连接；同时底座可与基础预埋金属件焊接 |
|
3.2 |
一次/二次接地(选配) |
预留接地排，主设备接地通过接地电缆与接地排连接，接地排与现场接地 网连接完成整个一二次系统接地 |
4、采暖通风与空调 (HVAC)
|
序号 |
名称 |
描述 |
|
|
标准配置 |
可选配置 |
||
|
4.1 |
风机 |
轴流风机，通风散热或通风换气 |
自动加热风机、风门 |
|
4.2 |
空调 |
工业空调，制冷及加热，调节室内温湿度 |
吊顶空调/家用空调特种空调 |
|
4.3 |
电加热器(选配) |
一体化工业电加热器，可自动调节室内温度，冬季保温，高寒地区适配 |
|
5、产品交付
|
序号 |
名称 |
描述 |
|
|
标准配置 |
可选配置 |
||
|
5.1 |
现场基础 |
土建水泥基础 |
钢结构支撑 |
|
5.2 |
运输方式 |
公路车辆运输 |
买方自提 |
|
5.3 |
起吊方式 |
底部吊环起吊 |
可根据具体项目设计/定制 |
|
5.4 |
产品交付 |
整体出厂交付 |
现场模块化组装成整体后交付 |
|
5.5 |
应用场合 |
发电、电网、输配电、新能源、房地产、石油化工、港口、矿山等 |
|
|
5.6 |
舱体尺寸 |
12.2x2.8x3.2m,长宽为平面布置设计 尺寸(实际尺寸依照图纸来确定) |
<20x7x4m, 模块化设计\运输\组装 |
